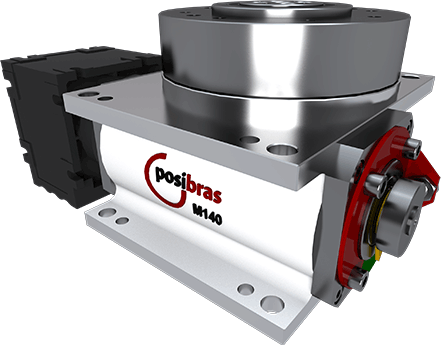

Mesa indexadora rotativa

M140: movimento preciso para máquinas produtivas

Name: M140
Brand: Posibras

Uma solução compacta projetada para máquinas compactas, dispositivos de montagem e estações de inspeção.

Dimensionar minha aplicação →

Carregando M140Isso pode levar alguns segundos

MODELO 3D INTERATIVO

M140 / DADOS

Informações técnicas

Compacta e leve para pequenas aplicações, com fixação por quatro parafusos e instalação horizontal, vertical ou invertida.

Aplicações

Gravação a laser
Rebitadeiras
Montagem
Tampografia
Serigrafia

Diâmetro do prato giratório140 mm

Passagem de cabos12 mm, com desvio de 15°

Direção de rotaçãoHorário, anti-horário ou alternado

Passos por giro2–16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33 ou 36; outros sob consulta; came contínuo disponível

Tensão do motor220 / 380 / 440 V

Frequência50 / 60 Hz

Potência do motor0,09–0,25 kW

Peso sem motoredutoraprox. 12 kg

Peso com motoredutoraprox. 16 kg

Precisão das paradas±0,020 mm no raio de 50 mm

Repetibilidade±0,010 mm no raio de 50 mm

Sensor indutivoIndutivo PNP NA, 10–36 V

CARGAS

Cargas admissíveis

A carga estática admissível não determina, isoladamente, a capacidade de movimentação. O dimensionamento também considera momento de inércia, distância angular, aceleração, tempo de posicionamento e número de estações.

Carga axial máxima400 kg

Carga radial máxima200 kg

Torque vertical máximo500 Nm

Torque horizontal máximo110–400 Nm

2D / CAD

Desenho técnico 2D

(*) As medidas podem variar de acordo com o motoredutor anexado à mesa indexadora.

(**) Na M140, a passagem de cabos apresenta um desvio de 15° a 32 mm do início do furo.

CAD / 3D

Download do sólido 3D

		Arquivos para download
D	SEM_MOTOR_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D	SEW_Servo_SEW_CMP50S_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D	SEW_WA20_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D	SEW_WAF10_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA20DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WAF10DT56L4BMG	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WA20DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WA20DZ71C4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WAF10DT56L4BMG	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WA20DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E	SEM_MOTOR_E	STEP	Parasolid x_t	Parasolid x_b	VRML
E	SEW_WA20_E	STEP	Parasolid x_t	Parasolid x_b	VRML
E	SEW_WAF10_E	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML

VÍDEO

Vídeo do produto

Manual de instruções ↗
