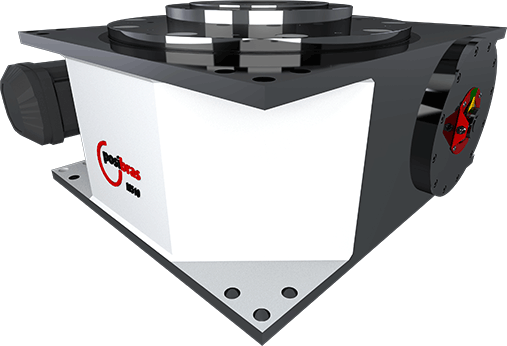

Mesa indexadora rotativa

M510: movimento preciso para máquinas produtivas

Name: M510
Brand: Posibras

Uma solução de grande porte projetada para sistemas de automação que demandam máxima área útil e robustez.

Dimensionar minha aplicação →

Carregando M510Isso pode levar alguns segundos

MODELO 3D INTERATIVO

M510 / DADOS

Informações técnicas

Mesa indexadora de grande porte para cargas pesadas, com oito fixações na base e instalação horizontal, vertical ou invertida.

Aplicações

Células robotizadas de solda
Posicionamento de chassis
Objetos extremamente pesados
Máquinas especiais

Diâmetro do prato giratório510 mm

Passagem de cabos80 mm passante

Direção de rotaçãoHorário, anti-horário ou alternado

Passos por giro2–16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33 ou 36; outros sob consulta; came contínuo disponível

Tensão do motor220 / 380 / 440 V

Frequência50 / 60 Hz

Potência do motor1,1–9,0 kW

Peso sem motoredutoraprox. 440 kg

Peso com motoredutoraprox. 520 kg

Precisão das paradas±0,011 mm no raio de 50 mm

Repetibilidade±0,005 mm no raio de 50 mm

Sensor indutivoIndutivo PNP NA, 10–36 V

CARGAS

Cargas admissíveis

A carga estática admissível não determina, isoladamente, a capacidade de movimentação. O dimensionamento também considera momento de inércia, distância angular, aceleração, tempo de posicionamento e número de estações.

Carga axial máxima10.000 kg

Carga radial máxima5.300 kg

Torque vertical máximo20.000 Nm

Torque horizontal máximo8.600–13.800 Nm

2D / CAD

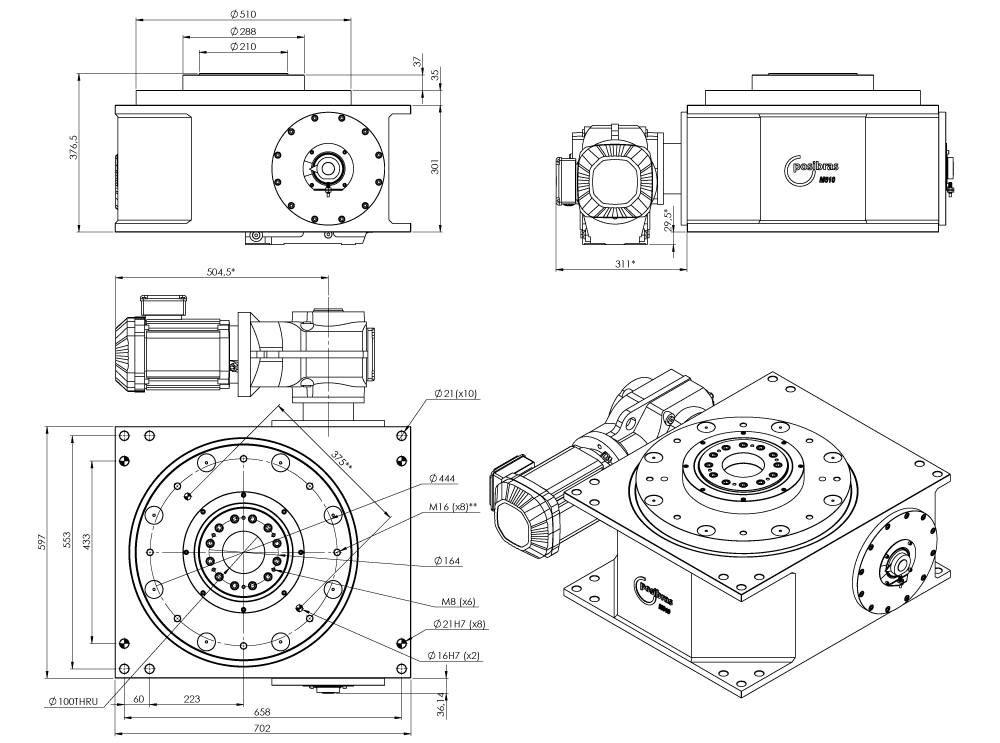

Desenho técnico 2D

(*) As medidas podem variar de acordo com o motoredutor anexado à mesa indexadora.

(**) A quantidade e o diâmetro dos furos roscados variam de acordo com a quantidade de estações.

CAD / 3D

Download do sólido 3D

Este modelo de mesa indexadora pode ter a quantidade de furos roscados diferente da representada no sólido. Solicite o sólido exato para a Posibras.

		Arquivos para download
D	SEW_KA87	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_K87DRN100L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA97DRN160M6	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_09	SEW_KA77DRN90L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_10	SEW_KA77DRE90S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_10	SEW_KA87DRN200L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1_08	SEW_K87DRN100L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1_08	SEW_K87DRN132MP4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1_10	SEW_KA77DRE90S4	STEP	Parasolid x_t	Parasolid x_b	VRML

VÍDEO

Vídeo do produto

Manual de instruções ↗
