Mesa indexadora rotativa

M210: movimento preciso para máquinas produtivas

Uma solução de médio porte projetada para linhas que exigem equilíbrio entre dimensões, carga e cadência.

Dimensionar minha aplicação →
3D
Carregando M210Isso pode levar alguns segundos
MODELO 3D INTERATIVO

M210 / DADOS

Informações técnicas

Solução compacta para aplicações de carga pequena, com instalação simples nas posições horizontal, vertical ou invertida.

Aplicações

  • Furadeiras
  • Usinagem
  • Prensas
  • Máquinas especiais
Diâmetro do prato giratório210 mm
Passagem de cabos35 mm passante
Direção de rotaçãoHorário, anti-horário ou alternado
Passos por giro2–16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33 ou 36; outros sob consulta; came contínuo disponível
Tensão do motor220 / 380 / 440 V
Frequência50 / 60 Hz
Potência do motor0,18–1,5 kW
Peso sem motoredutoraprox. 30 kg
Peso com motoredutoraprox. 40 kg
Precisão das paradas±0,015 mm no raio de 50 mm
Repetibilidade±0,008 mm no raio de 50 mm
Sensor indutivoIndutivo PNP NA, 10–36 V

CARGAS

Cargas admissíveis

A carga estática admissível não determina, isoladamente, a capacidade de movimentação. O dimensionamento também considera momento de inércia, distância angular, aceleração, tempo de posicionamento e número de estações.
Carga axial máxima3.000 kg
Carga radial máxima500 kg
Torque vertical máximo2.000 Nm
Torque horizontal máximo700–1.400 Nm

2D / CAD

Desenho técnico 2D

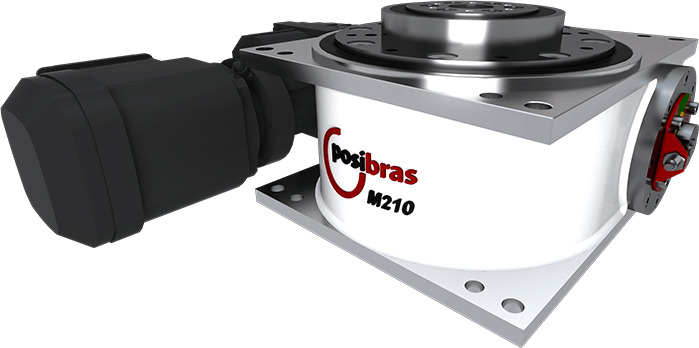

Desenho técnico 2D M210 — metric

(*) As medidas podem variar de acordo com o motoredutor anexado à mesa indexadora.

(**) A quantidade e o diâmetro dos furos roscados variam de acordo com a quantidade de estações.

M210 Posibras
M210 / POSIBRAS

MONTAGEM

Posições do motoredutor

Posições do motoredutor

CAD / 3D

Download do sólido 3D

Este modelo de mesa indexadora pode ter a quantidade de furos roscados diferente da representada no sólido. Solicite o sólido exato para a Posibras.
Arquivos para download
D1SEW_WA37DRS71S6STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA37DRE80M4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_WA30DRS71S6STEPParasolid x_tParasolid x_bVRML
D1_08SEW_WA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_WA37DRS71S6STEPParasolid x_tParasolid x_bVRML
D1_09SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_12SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_15SEW_KA37STEPParasolid x_tParasolid x_bVRML
D2_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D2_09SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
D3_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E1_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E2_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E2_09SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML
E3_08SEW_KA37DRS71S4STEPParasolid x_tParasolid x_bVRML

VÍDEO

Vídeo do produto

Manual de instruções ↗
