Mesa indexadora rotativa

M340: movimento preciso para máquinas produtivas

Uma solução pesada projetada para máquinas especiais, soldagem, usinagem e montagem de grandes componentes.

Dimensionar minha aplicação →
3D
Carregando M340Isso pode levar alguns segundos
MODELO 3D INTERATIVO

M340 / DADOS

Informações técnicas

Mesa indexadora para cargas intensas em chapas de aço soldadas, com seis fixações e furos-guia no corpo e na flange de saída.

Aplicações

  • Células robotizadas de solda
  • Prensas
  • Movimentação de pallets
  • Máquinas especiais
Diâmetro do prato giratório340 mm
Passagem de cabos60 mm passante
Direção de rotaçãoHorário, anti-horário ou alternado
Passos por giro2–16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33 ou 36; outros sob consulta; came contínuo disponível
Tensão do motor220 / 380 / 440 V
Frequência50 / 60 Hz
Potência do motor0,55–4,0 kW
Peso sem motoredutoraprox. 175 kg
Peso com motoredutoraprox. 255 kg
Precisão das paradas±0,012 mm no raio de 50 mm
Repetibilidade±0,006 mm no raio de 50 mm
Sensor indutivoIndutivo PNP NA, 10–36 V

CARGAS

Cargas admissíveis

A carga estática admissível não determina, isoladamente, a capacidade de movimentação. O dimensionamento também considera momento de inércia, distância angular, aceleração, tempo de posicionamento e número de estações.
Carga axial máxima7.000 kg
Carga radial máxima1.300 kg
Torque vertical máximo10.000 Nm
Torque horizontal máximo3.500–6.800 Nm

2D / CAD

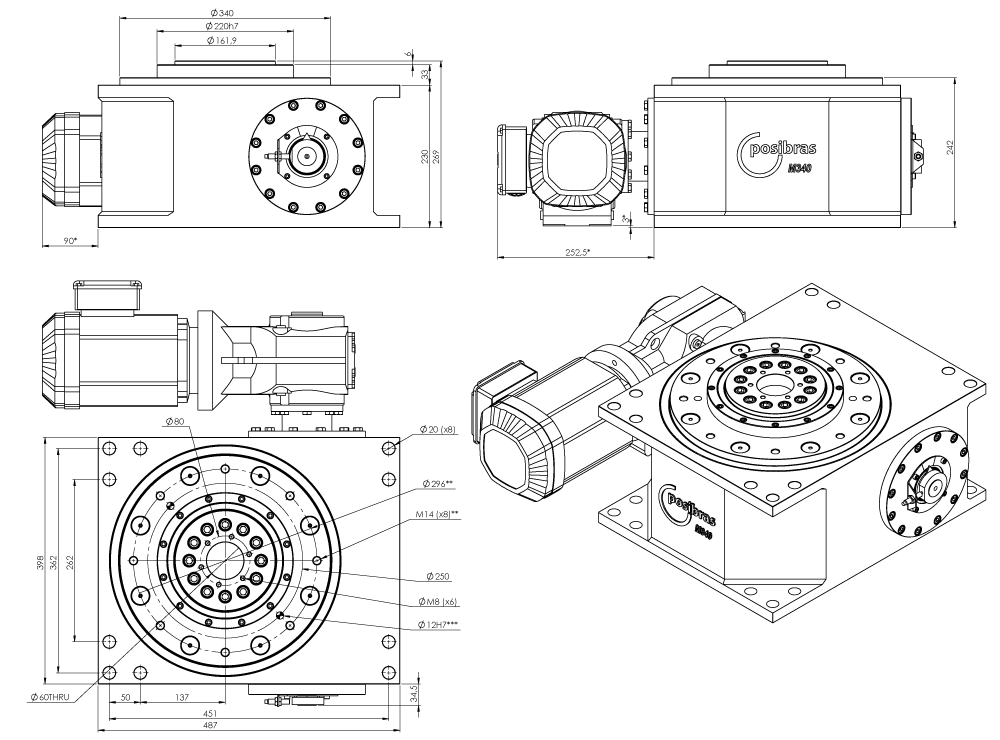

Desenho técnico 2D

Desenho técnico 2D M340 — metric

(*) As medidas podem variar de acordo com o motoredutor anexado à mesa indexadora.

(**) A quantidade e o diâmetro dos furos roscados variam de acordo com a quantidade de estações.

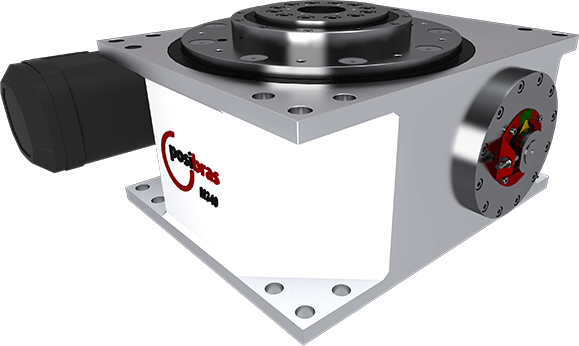

M340 Posibras
M340 / POSIBRAS

MONTAGEM

Posições do motoredutor

Posições do motoredutor

CAD / 3D

Download do sólido 3D

Este modelo de mesa indexadora pode ter a quantidade de furos roscados diferente da representada no sólido. Solicite o sólido exato para a Posibras.
Arquivos para download
D_10SEW_KA77_DSTEPParasolid x_tParasolid x_bVRML
D1_07SEW_KA57DRN90L4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_K87DRE180L4BE5STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA47DRE80S4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA57DRE112M4BE5STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA57DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA57DRS80S4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA57R37DRN71MS4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA67DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA77DRE100M4STEPParasolid x_tParasolid x_bVRML
D1_08SEW_KA77DRS71M6STEPParasolid x_tParasolid x_bVRML
D1_09SEW_KA47DRE90M4BE2STEPParasolid x_tParasolid x_bVRML
D1_09SEW_KA57DRE90L4STEPParasolid x_tParasolid x_bVRML
D1_09SEW_KA67DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_09SEW_KA67DRS80S4STEPParasolid x_tParasolid x_bVRML
D1_10SEW_KA57DRN90L4STEPParasolid x_tParasolid x_bVRML
D1_10SEW_KA67DRE100L4STEPParasolid x_tParasolid x_bVRML
D1_10SEW_KA67DRS71S4STEPParasolid x_tParasolid x_bVRML
D1_10SEW_KA77DRE80M4STEPParasolid x_tParasolid x_bVRML
D1_10SEW_KA77DRN100L4BE5STEPParasolid x_tParasolid x_bVRML
D1_12SEW_KA77DRE132MC4BE11STEPParasolid x_tParasolid x_bVRML
D1_14SEW_KA67DRS71S4STEPParasolid x_tParasolid x_bVRML
E1_08SEW_KA57R37DRN80MK6STEPParasolid x_tParasolid x_bVRML

VÍDEO

Vídeo do produto

Manual de instruções ↗
