Mesa indexadora rotativa

M190: movimento preciso para máquinas produtivas

Name: M190
Brand: Posibras

Uma solução compacta e versátil projetada para automação de montagem, inspeção e embalagem.

Dimensionar minha aplicação →

Carregando M190Isso pode levar alguns segundos

MODELO 3D INTERATIVO

M190 / DADOS

Informações técnicas

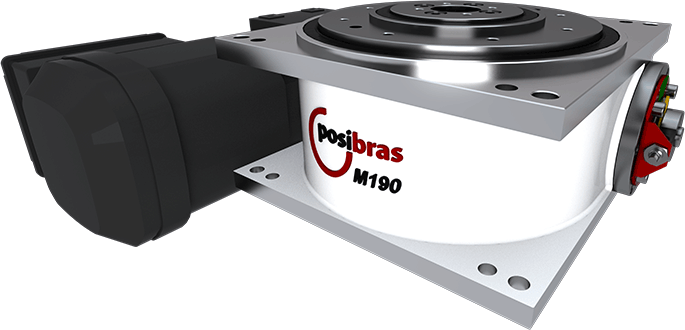

Mesa indexadora compacta e versátil para automação, fixada por quatro parafusos e apta a instalações horizontal, vertical ou invertida.

Aplicações

Furadeiras
Rebitadeiras
Prensas
Envasadores
Máquinas especiais

Diâmetro do prato giratório190 mm

Passagem de cabos35 mm passante

Direção de rotaçãoHorário, anti-horário ou alternado

Passos por giro2–16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33 ou 36; outros sob consulta; came contínuo disponível

Tensão do motor220 / 380 / 440 V

Frequência50 / 60 Hz

Potência do motor0,12–0,55 kW

Peso sem motoredutoraprox. 18 kg

Peso com motoredutoraprox. 23 kg

Precisão das paradas±0,018 mm no raio de 50 mm

Repetibilidade±0,009 mm no raio de 50 mm

Sensor indutivoIndutivo PNP NA, 10–36 V

CARGAS

Cargas admissíveis

A carga estática admissível não determina, isoladamente, a capacidade de movimentação. O dimensionamento também considera momento de inércia, distância angular, aceleração, tempo de posicionamento e número de estações.

Carga axial máxima1.000 kg

Carga radial máxima400 kg

Torque vertical máximo1.000 Nm

Torque horizontal máximo238–500 Nm

2D / CAD

Desenho técnico 2D

(*) As medidas podem variar de acordo com o motoredutor anexado à mesa indexadora.

CAD / 3D

Download do sólido 3D

		Arquivos para download
71_D1	WEG_L04	STEP	Parasolid x_t	Parasolid x_b	VRML
D	SEW_WA20_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D	SEW_WA30_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D	SEW_WAF10_D	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA20DRN63M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA20DRN71MS4BE05HR2W	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA20DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WA30DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WA20DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WA30DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WA20DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WA30DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E	SEW_WA20_E	STEP	Parasolid x_t	Parasolid x_b	VRML
E	SEW_WA30_E	STEP	Parasolid x_t	Parasolid x_b	VRML
E	SEW_WAF10_E	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WA30DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WA30DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WA20DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WA30DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WAF10DR2S56M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3	SEW_WAF10DT56L4	STEP	Parasolid x_t	Parasolid x_b	VRML

VÍDEO

Vídeo do produto

Manual de instruções ↗
