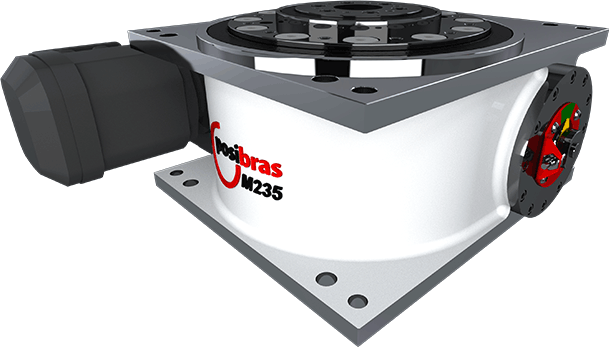

Mesa indexadora rotativa

M235: movimento preciso para máquinas produtivas

Name: M235
Brand: Posibras

Uma solução robusta projetada para processos industriais com cargas e dispositivos de maior porte.

Dimensionar minha aplicação →

Carregando M235Isso pode levar alguns segundos

MODELO 3D INTERATIVO

M235 / DADOS

Informações técnicas

Mesa indexadora para aplicações de carga média, adequada a processos robustos e instalação horizontal, vertical ou invertida.

Aplicações

Furadeiras
Usinagem
Prensas
Soldagem
Movimentação de pallets
Máquinas especiais

Diâmetro do prato giratório235 mm

Passagem de cabos45 mm passante

Direção de rotaçãoHorário, anti-horário ou alternado

Passos por giro2–16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33 ou 36; outros sob consulta; came contínuo disponível

Tensão do motor220 / 380 / 440 V

Frequência50 / 60 Hz

Potência do motor0,25–2,2 kW

Peso sem motoredutoraprox. 40 kg

Peso com motoredutoraprox. 60 kg

Precisão das paradas±0,014 mm no raio de 50 mm

Repetibilidade±0,007 mm no raio de 50 mm

Sensor indutivoIndutivo PNP NA, 10–36 V

CARGAS

Cargas admissíveis

A carga estática admissível não determina, isoladamente, a capacidade de movimentação. O dimensionamento também considera momento de inércia, distância angular, aceleração, tempo de posicionamento e número de estações.

Carga axial máxima5.000 kg

Carga radial máxima700 kg

Torque vertical máximo3.000 Nm

Torque horizontal máximo1.600–2.400 Nm

2D / CAD

Desenho técnico 2D

(*) As medidas podem variar de acordo com o motoredutor anexado à mesa indexadora.

(**) A quantidade e o diâmetro dos furos roscados variam de acordo com a quantidade de estações.

CAD / 3D

Download do sólido 3D

Este modelo de mesa indexadora pode ter a quantidade de furos roscados diferente da representada no sólido. Solicite o sólido exato para a Posibras.

		Arquivos para download
D	SEW_WA37	STEP	Parasolid x_t	Parasolid x_b	VRML
D_12	APEX_Yaskawa	STEP	Parasolid x_t	Parasolid x_b	VRML
D_12	IBR_PB142	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_BSHF302CMP50M	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1	SEW_KA57DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA37DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA47DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA47DRE90L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA47DRS71S4BE05	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA47DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_08	SEW_KA57DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_09	SEW_KA37DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_10	SEW_KA37DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_10	SEW_KA477DRE100L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_10	SEW_KA47DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_10	SEW_KA47DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_10	SEW_KA57DRN80M4BE1	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA37DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA47DRE100L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA47DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA47DRE90L4BE5_D1_12	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA47DRE90L4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA47DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA57DRE80S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_12	SEW_KA57DRE90L4BE5	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_15	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D1_15	SEW_KA47DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_08	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_08	SEW_KA47DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_08	SEW_KA47DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_08	SEW_KA67DRE160S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_12	SEW_KA37DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_12	SEW_KA47DRS71S4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_12	SEW_KA67DRE112M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D2_12	SEW_KA67DRN132M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3_08	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
D3_08	SEW_KA47DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E1_08	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E2_08	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML
E3_08	SEW_KA37DRE80M4	STEP	Parasolid x_t	Parasolid x_b	VRML

VÍDEO

Vídeo do produto

Manual de instruções ↗
